Описание и характеристики

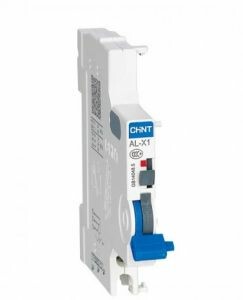

Сигнальный контакт серии AL-X1 Предназначен для сигнализации аварийного срабатывания (перегрузка или короткое замыкание) автоматического выключателя. Контакты AL-X1 не меняют своего состояния, если выключатель отключен вручную. Возврат в исходное состояние после автоматического срабатывания происходит ручным сбросом (переключение механического рычажка на передней части корпуса контакта). Рычаг «тест» предназначен для имитации аварии во время обслуживания и проверки выключателей. Контакт серии AL-X1 устанавливается с левой стороны выключателя и прищелкивается к нему. Основные характеристики: Количество контактов – 1НО+1НЗ Категория применения – AС12, DC12 Механическая износостойкость – 10000 циклов В/О Степень загрязнения – 2 Степень защиты – IP20 Ширина – 9 мм Монтаж – на симметричную DIN-рейку 35 мм
Количество переключающих (перекидных) контактов
1
Способ монтажа
Монтаж сбоку
Номин. раб. ток Ie при AC-15, 230 В
6 А
Показать все характеристики
