Вспомогательный контакт 3А 1НО 1НЗ 1переключающ. CHINT

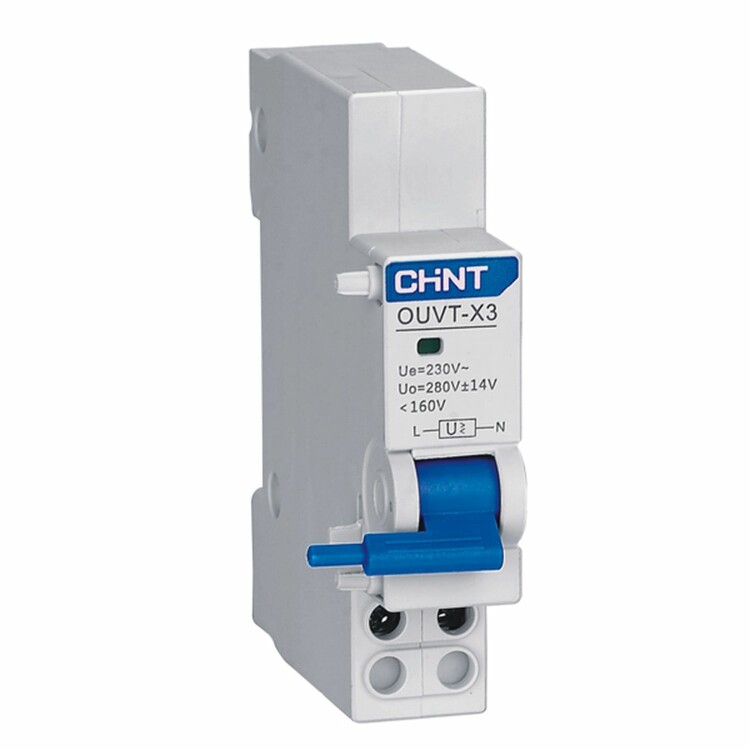

Расцепитель минимального/максимального напряжения серии OUVT-X3 Предназначен для аварийного отключения при недопустимом повышении/понижении напряжения электрической сети. При снижении напряжения контролируемой цепи ниже 35% Ue или увеличения до 95÷105% Uvo, расцепитель выдает сигнал на отключение автоматического выключателя. При повышении напряжения контролируемой цепи более 35% Ue или более 105% Uvo, расцепитель предотвращает включение автоматического выключателя. При нахождении напряжения питания в пределах от 85% Ue и до 95% Uvo, автоматический выключатель должен нормально отключаться. Верхний предел напряжения контролируемой цепи должен быть меньше 110% Uvo. Механический и электрический ресурс после сборки расцепителя с автоматическим выключателем составляет 4000 циклов, из которых по 500 циклов для отключения по перенапряжению и по пониженному напряжению и 3000 циклов для отключения размыкание/замыкание выключателя. Расцепитель серии OUVT-X3 применяется совместно с выключателем; он устанавливается с правой стороны выключателя и прищелкивается к нему. Основные характеристики: Напряжение управления – АС240В Уставка срабатывания защиты от повышения напряжения – АС280В (1 ± 5%) Напряжение гарантированного неотключения – 0,85÷1,10Ue Напряжение отключения – 0,7÷0,35 Us Напряжение гарантированного невключения – 0,35 Us Механическая износостойкость – 4000 циклов В/О Электрическая износостойкость – 4000 циклов В/О Степень загрязнения – 2 Степень защиты – IP20 Ширина – 18 мм Монтаж – на симметричную DIN-рейку 35 мм Расцепитель минимального/максимального напряжения серии OUVT-X3 может применяться с выключателями следующих серий: NXBLE-32 NXBLE-40 NXBLE-63 NXBLE-63Y NXB-63H NXB-63S
