Описание и характеристики

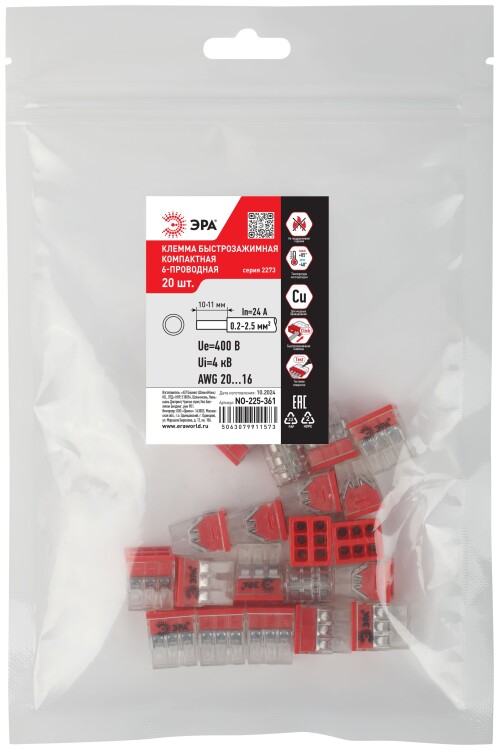

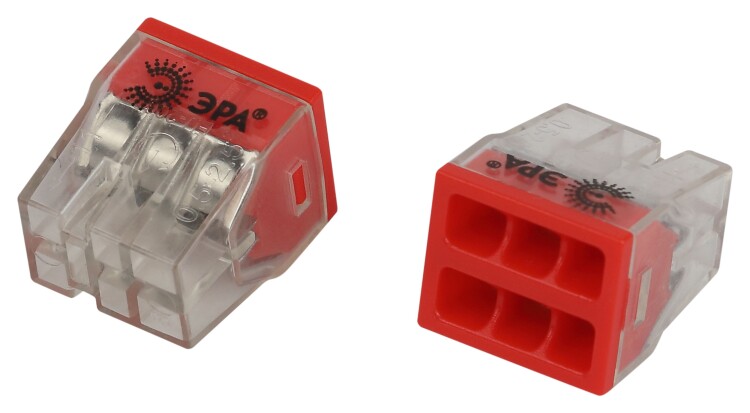

Быстрозажимные компактные клеммы 2273 серии ЭРА предназначены для однократного подключения медных одножильных проводников без использования специального инструмента. Применяются для быстрого и удобного соединения и разводки проводников в распределительных коробках, а также для подключения осветительного и другого электрооборудования в условиях ограниченного пространства.
Использование быстрозажимных компактных клемм 2273 серии позволяет:
- быстро создать надёжное и долговременное соединение проводов за счёт механизма пружинной клеммы.
- получить возможность легко и быстро подключить дополнительную цепь или устройство.
- сэкономить дополнительное место в распределительной коробке или щитке, при этом соединение получиться аккуратным и надёжным.
В случае применения клемм вне помещений, необходимо размещать их в герметичных монтажных коробках со степенью защиты не менее IP65.
Особенности конструкции:
- быстрозажимная конструкция пружинного механизма обеспечивает оперативный монтаж одножильных медных проводников сечением до 2.5 мм2.
- компактный корпус поможет сэкономить до 40% пространства по сравнению с 773-й серией, упрощает работу в ограниченном пространстве.
- изделия обладают тестовыми отверстиями, которые дают возможность измерения электрических параметров цепи соединения.
- контактная токоведущая часть выполнена из высококачественной лужёной меди, что гарантирует хорошую электропроводность и низкий нагрев клеммы.
- прозрачный корпус выполнен из поликарбоната и не поддерживает горение. Позволяет визуально контролировать правильность положения проводника в клемме, длину зачистки изоляции и состояние контакта.
- прижимной механизм изготовлен из высококачественной легированной пружинной стали, обеспечивая надежный зажим проводника и стабильность характеристик при длительном использовании.
Количество зажимов (подключаемых проводников)
6
Номин. поперечное сечение (диапазон)
0.2...2.5 мм²
Диаметр кабеля
0.5...1.78 мм
