Разрядник-изолятор мультикамерный (IMCR 20)

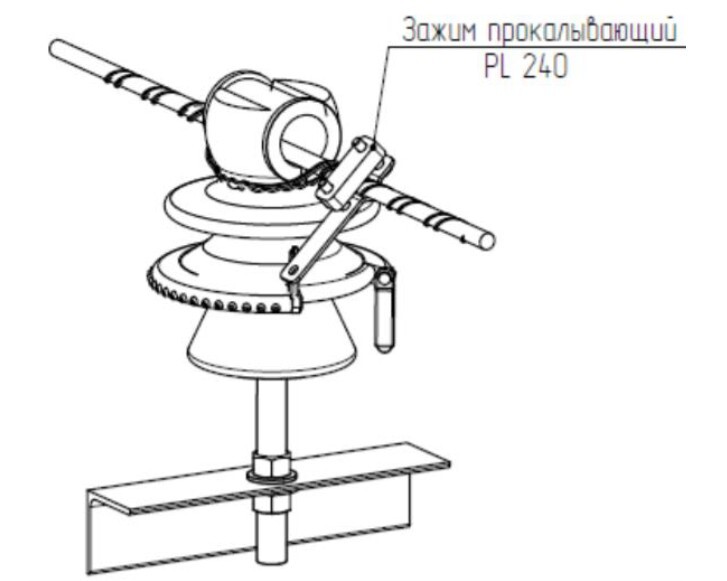

Разрядник-изолятор мультикамерный IMCR 20 предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ от грозовых перенапряжений. Разрядник-изолятор IMCR 20 объединяет в себе функции мультикамерного разрядника и изолятора в одном устройстве. В комплект входит прокалывающий зажим PL 240. Прокалывающий зажим PL 240 предназначен для использования в качестве отводящего электрода, для организации воздушного искрового промежутка между фазным защищенным проводом и концевым электродом (отводом) мультикамерного разрядника. Необходимые условия монтажа: 1. При монтаже необходимо удостовериться, что расстояние от отвода до болтов зажима больше искрового промежутка, выставляемого между планкой зажима и отводом разрядника. Для этого зажим необходимо смещать на 40…50 мм от отвода в сторону от изолятора. 2. Необходимо позиционировать зажим таким образом, чтобы спиральная вязка не попадала на зубцы прокусывающей плашки зажима. 3. Искровой промежуток между отводом разрядника и планкой зажима должен составлять: 20…40 мм для ВЛ 6, 10 кВ 40…60 мм для ВЛ 15, 20 кВ.
