Описание и характеристики

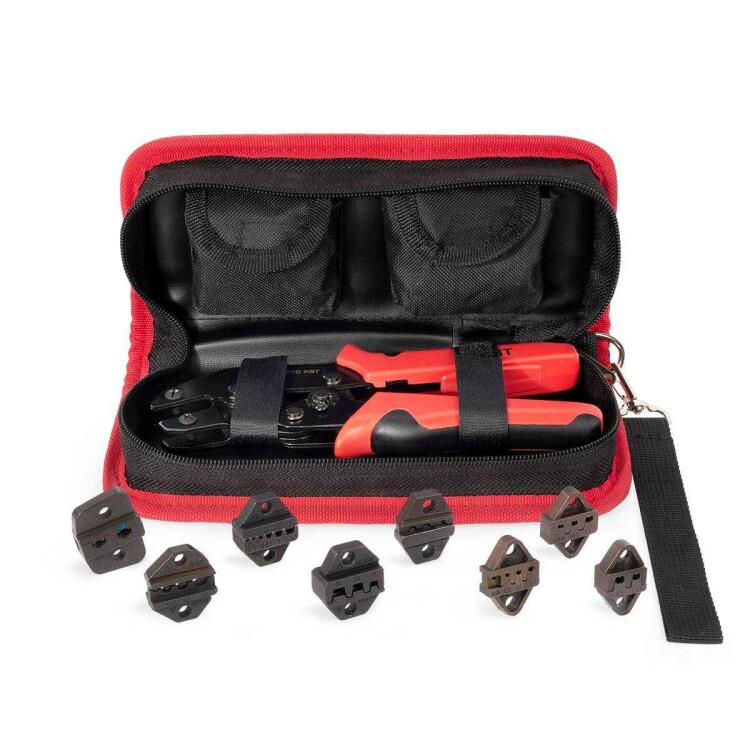

Состав набора:
пресс-клещи СТС.
8 сменных матриц.
.
Универсальный инструмент с максимальным количеством сменных матриц для опрессовки широкого ряда неизолированных разъемов и наконечников (автоклемм), втулочных наконечников, изолированных наконечников и разъемов, неизолированных трубчатых наконечников и гильз.
Легкий, компактный и эргономичный инструмент.
Угол наклона головы: 23°.
Матрица МПКм-01 (SN-0725):
опрессовка изолированных наконечников типа: НКИ, НКИ(н), ВНКИ, НВИ, НИК, НШКИ, НШПИ, ГСИ, ГСИ(н).
сечения: 0.25–2.5 мм².
двухпозиционная матрица.
профиль обжима: овальный двухконтурный.
.
Матрица МПКм-02 (SN-06WF):
опрессовка втулочных наконечников типа: НШВИ, НШВ.
сечения: 0.25 –6 мм².
шестипозиционная матрица.
профиль обжима: трапециевидный.
.
Матрица МПКм-03 (SN-16WF):
опрессовка втулочных наконечников типа: НШВИ, НШВ.
сечения: 6 –16 мм².
трехпозиционная матрица.
профиль обжима: трапециевидный.
.
Матрица МПКм-04 (SN-02):
опрессовка неизолированных медных наконечников и гильз типа: ТМЛ, ТМЛс, ТМ, ГМЛ, ГМЛ(о).
сечения: 0.5-2.5 мм².
трехпозиционная матрица.
профиль обжима: клиновидный.
.
Матрица МПКм-05 (SN-0325):
опрессовка неизолированных медных наконечников и гильз типа: ПМ, НШП, ГМЛ(о).
сечения: 0.5–2.5 мм².
трехпозиционная матрица.
профиль обжима: клиновидный.
.
Матрица МПКм-06 (AV-248):
опрессовка наконечников (автоклемм) РП-М, РП-П, НК, ГС (2.8/4.8).
сечения: 0.25-1.5 мм².
трехпозиционная матрица.
профиль обжима: лепестковый двухконтурный.
.
Матрица МПКм-07 (AV-63):
опрессовка неизолированных наконечников (автоклемм) РП-М, РП-П, НК, ГС (6.3).
сечения: 1.0-2.5 мм².
двухпозиционная матрица.
профиль обжима: лепестковый двухконтурный.
.
Матрица МПКм-08 (SN-2549):
опрессовка коннекторов: Dupont 2.54, SH 1.0, JST 1.25, ZH 1.5, PH 2.0, XH 2.54, SM 2.54, KF 2510, CH 3.96.
сечения: 0.08-1.0 мм².
четырехпозиционная матрица.
профиль обжима: лепестковый двухконтурный.
.
Пресс-клещи СТС несовместимы с матрицами МПК (КВТ).
Храповой механизм, обеспечивающий блокировку обратного хода до завершения полного цикла опрессовки.
Устройство разблокировки храпового механизма.
Регулятор прижимного усилия матриц.
Двухкомпонентные эргономичные рукоятки с небольшим раскрытием.
Обработка поверхности: воронение.
Вес набора/инструмента: 760/380 г.
Длина инструмента: 195 мм.
Габаритные размеры сумки: 232х108х40 мм.
Исполнение/управление
Механический
Подходит для:
Кабельные концевые гильзы
Поперечное сечение
0.08...16 мм²
