Описание и характеристики

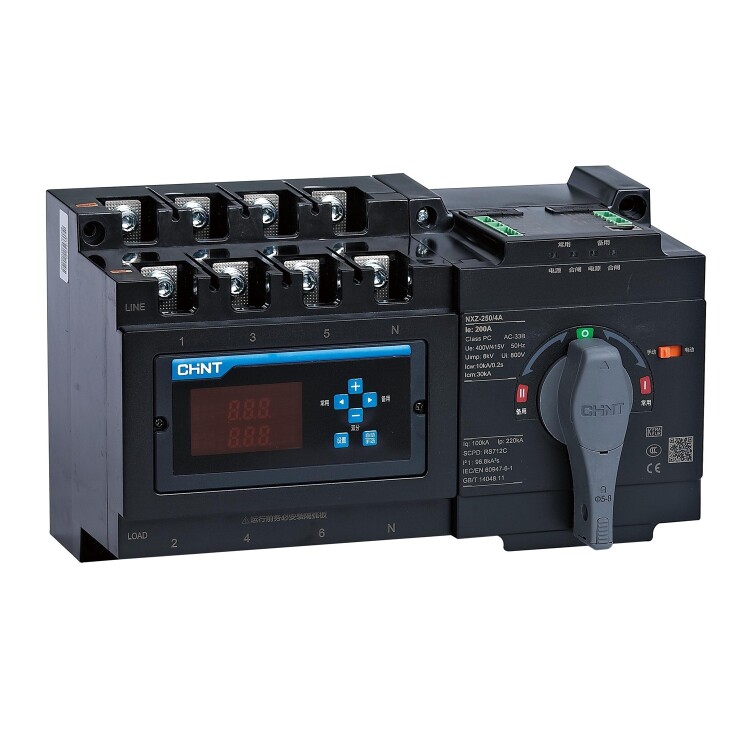

Устройства автоматического ввода резерва (АВР) серии NXZ Предназначены для применения в сетях переменного тока для переключения с одного источника питания на другой для бесперебойного электроснабжения подключенного оборудования. Устройства оснащены дисплеем, который при необходимости может быть вынесен на лицевую панель распределительного щита. В режиме ручного управления рукоятка управления может быть заблокирована для предотвращения несанкционированного доступа. Основные характеристики: Типоразмер: 250 Номинальный ток: 250 А Количество полюсов: 4 Тип устройства: А (стандартный, без функции передачи данных) Тип АВР: класс РС (на выключателях-разъединителях) Категория применения: AC-33B Номинальное напряжение: 400 В пер. тока, 50 Гц Напряжение цепи управления: 230 В пер. тока, 50/60 Гц Номинальный условный ток короткого замыкания: 100 кA Номинальный кратковременно выдерживаемый ток (0,2 с): 10 кА Время переключения контактов: 1,0x(1±10%) с Рабочее время переключения контактов: 2,1x(1±10%) с Механическая износостойкость: 7000 циклов В/О Электрическая износостойкость: 1000 циклов В/О Габаритные размеры (ШxВxГ): 295x175х175 мм Степень загрязнения: 2 Монтаж: на монтажную плату Подключение: кабелем или шинами
Номин. вход. напряжение
400 В
Номинальный входной ток от внешней стационарной сети
250 А
Время на размыкание контактов основной сети
1.89...2.31 мс
