Описание и характеристики

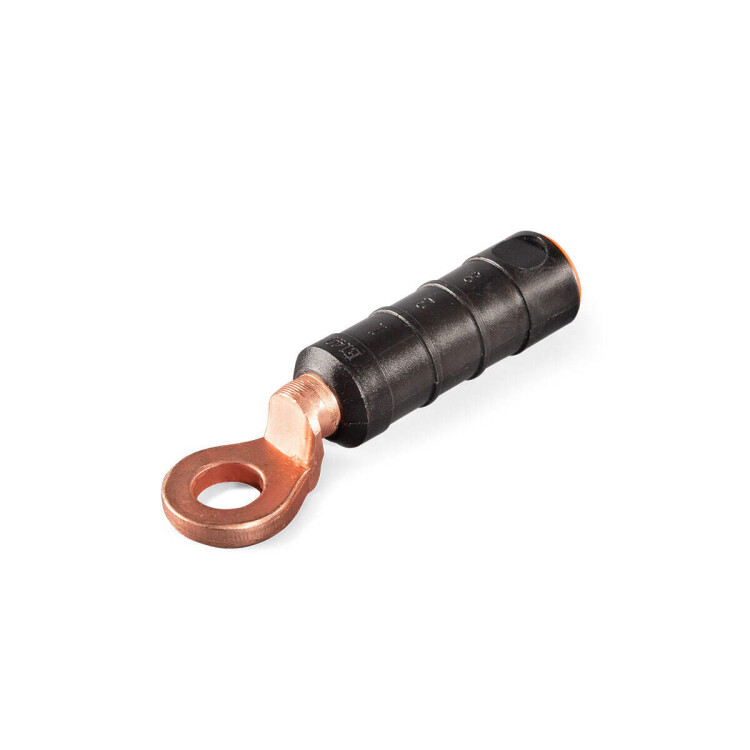

Предназначены для герметичного оконцевания опрессовкой проводов СИП с последующим подключение их к медным шинам или клеммам электрооборудования.
Трубчатая часть наконечника выполнена из алюминия. Лопатка с крепежным отверстием выполнена из электротехнической меди, что позволяет подключать наконечник к медным шинам. Медная и алюминиевая части соединены между собой методом фрикционной сварки.
Алюминиевая часть наконечника заполнена контактной пастой.
Изолирующий корпус выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям.
Наличие эластичной заглушки на хвостовике наконечника обеспечивает герметичность электрического соединения.
В зависимости от типоразмера наконечника, эластичная заглушка имеет цветовую маркировку, соответствующею сечению.
На корпусе выполнена разметка под опрессовку, определяющая число и порядок проведения обжатий, сечение опрессуемых проводов, размер используемой матрицы и длину зачистки провода.
Механическая прочность опрессованного соединения на разрыв составляет не менее 60% прочности провода.
Опрессовка шестигранными матрицами E140, E173 осуществляется поверх изоляции.
Форма поперечного сечения
Круглый (-ая,-ое)
Номин. поперечное сечение (алюминий)
25 мм²
Метрический размер болта (М..)
10
