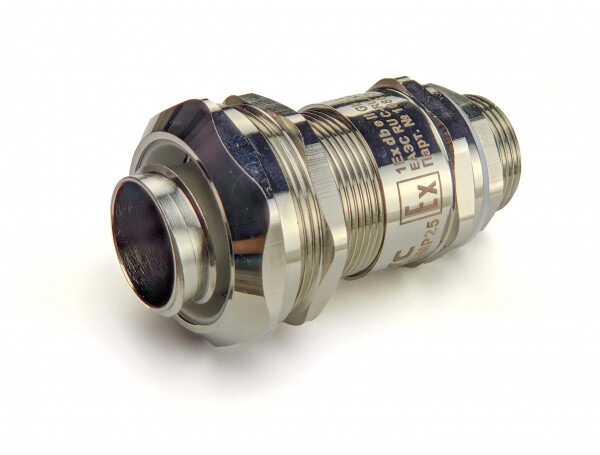

Ех-кабельный ввод ВКВМР-ЛР-М32-32 (Dк=18-26мм, МР-32) 1Ex e II Gb X

Кабельный ввод взрывозащищённый под металлорукав типа ВКВМР предназначен для обеспечения надёжного и безопасного ввода и фиксации небронированного кабеля, проложенного в металлорукаве без изоляции или в ПВХ оболочке (МРПИ) в корпус электротехнического устройства, а также обеспечения надёжного электрического соединения металлорукава и металлической оболочки электрооборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Ex-вводы ВКВМР выполняют функцию удерживающего устройства, функцию поддержания необходимого уровня взрывозащиты оборудования, функцию герметизации оборудования в месте ввода кабеля с высокой степенью защиты IP68. Ex-вводы ВКВМР соответствуют техническому регламенту Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах и изготовлены в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ Р МЭК 60079-7-2012 и ТУ 27.33.13.130-048-99856433-2021, имеют вид взрывозащиты е и вид взрывозащиты d для электрооборудования 2 группы с уровнем взрывозащиты Gb и маркировку взрывозащиты Ех db е II Gb X по ГОСТ 31610.0-2014 Металлические части Ex-вводов изготовлены из шестигранных прутков двух материалов: для Ex-вводов типа ВКВМР-ЛХ из латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84; для Ex-вводов типа ВКВМР-НХ из нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014. Ex-кабельные вводы типа ВКВ изготавливаются с уплотнительными элементами из двух материалов: для Ex-вводов типа ВКВМР-ХР из масло-бензостойкой резины МБС; для Ex-вводов типа ВКВМР-ХС из термостойкой силиконовой резины. Ex-вводы типа ВКВМР изготавливаются с метрической резьбой М по ГОСТ 24705-2004 и с цилиндрической трубной резьбой G по ГОСТ 6357-81, комплектуются заземляющей гайкой, что позволяет устанавливать вводы не только в резьбовые отверстия оборудования, но и в отверстия без резьбы, создавая необходимый надёжный электрический контакт между металлической стенкой электрооборудования и металлорукавом в соответствии с п. 1.7.77 Правил устройства электроустановок. В конструкции Ex-вводов типа ВКВМР предусмотрена специальная заглушка для поддержания необходимого уровня взрывозащиты и высокой степени защиты IP68 оборудования до момента монтажа кабеля через Ex-ввод. Состав комплекта: Гайка заземляющая; Кольцевая прокладка; Корпус; Кабельный уплотнитель; Заглушка; Антифрикционное кольцо; Нажимной штуцер; Оконцеватель металлорукава; Уплотнитель металлорукава; Накидная гайка.
