Описание и характеристики

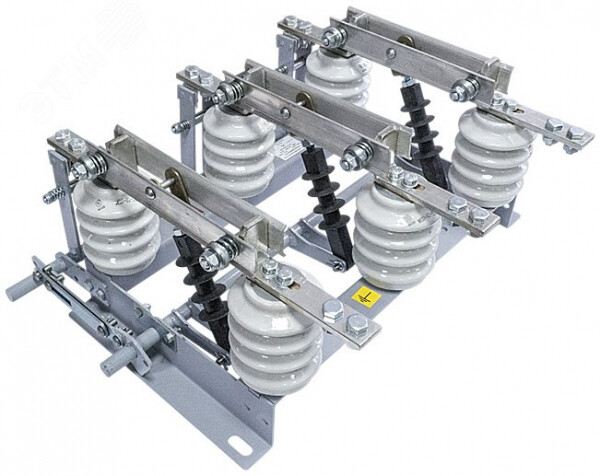

Предназначен для включения и отключения под напряжением участков электрической цепи высокого напряжения, заземления отключенных участков с помощью встроенных заземлителей, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. Используется для внутренней установки. Разъединитель РВЗ выполнен в виде трехполюсного аппарата, смонтированного на общей сварной металлической раме с общим валом для трех фаз. Контактная система каждой фазы разъединителя крепится на двух опорных изоляторах. Контактная система состоит из неподвижных контактов и подвижных контактных ножей, выполненных из двух медных шин. Разъединители с заземляющими ножами имеют механическую блокировку, которая не позволяет включить заземляющие ножи при включенных главных ножах, и наоборот- при включенных заземляющих ножах невозможно включить главные. Управление разъединителем осуществляется ручным приводом серии ПР. Усиленная металлическая конструкция, рама которой имеет антикоррозийное покрытие – горячий цинк. Система звеньев и защитные кожухи контактов обеспечивают работу в условиях повышенного загрязнения и обледенения.
Номин. напряжение
10 кВ
Номин. ток
400 А
Тип разъединителя
Заземляющий разъединитель
