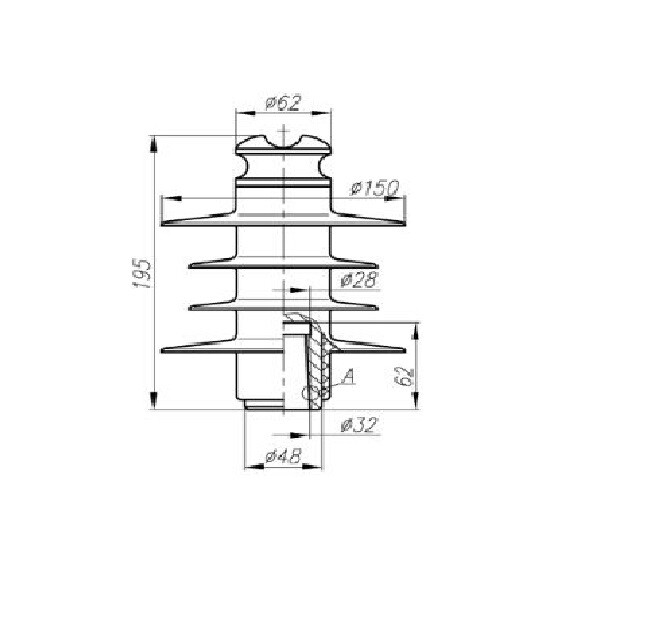

Изолятор ШСК 12,5-20-Б2-II УХЛ1

Изолятор ШСК применяется на ВЛ до 20 кВ. Тип изолятора линейный штыревой. Используется для крепления проводов на опорах, обеспечивая изоляцию между проводами и опорами. Монтаж провода на изоляторах осуществляется при помощи спиральных вязок. Изолятор выполнен из полимера, в отличие от стеклянных и фарфоровых изоляторов полимерные изоляторы являются вандалостойкими. Конструкция представляет собой высокопрочный стеклопластиковый стержень, покрытый цельнолитой кремнийорганической ребристой оболочкой, которая обеспечивает защиту от влаги и загрязнений. Практически в любых условиях загрязнения изолятор обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых и стеклянных изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изоляторы ШСК имеют несколько модификаций по типу головки под провод (специальная А1 и А2 и традиционная Б1, Б2) и по способу крепления на штырь траверсы (1 - с помощью колпачков и 2 - без них), маркировка зашита в наименовании.
